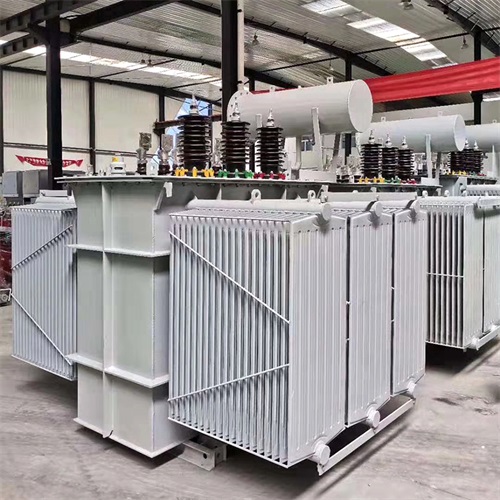

S20油浸式變壓器技術協議

甲方（需方）：
乙方（供方）：

一、總則

1.1 本協議適用于甲方向乙方采購的S20型油浸式變壓器，明確了技術要求、試驗方法、驗收規則及質量保證條款。
1.2 乙方承諾提供的變壓器符合國家標準GB 1094《電力變壓器》、GB 20052《電力變壓器能效限定值及能效等級》及本協議約定。

二、技術參數與要求

2.1 基本參數

2.2 性能要求

• 空載損耗：≤GB 20052二級能效限值（如1000kVA變壓器空載損耗≤1.15kW）。
• 負載損耗：≤GB 20052二級能效限值（如1000kVA變壓器負載損耗≤9.7kW）。
• 絕緣水平：
  • 雷電沖擊耐受電壓（全波）：高壓側75kV，低壓側4kV。
  • 工頻耐受電壓：高壓側35kV/1min，低壓側3kV/1min。
• 噪聲水平：≤55dB（距變壓器1米處，符合GB/T 1094.10）。
• 溫升限值：頂層油溫升≤55K，繞組平均溫升≤65K（環境溫度40℃時）。

2.3 結構要求

• 鐵芯：采用優質冷軋硅鋼片，全斜接縫結構，鐵芯接地良好。
• 繞組：高壓繞組采用多層圓筒式結構，低壓繞組采用螺旋式結構，繞組間絕緣等級為A級。
• 油箱：全密封波紋油箱，免維護設計，油箱壓力試驗壓力≥50kPa，持續時間24小時無滲漏。
• 器身：器身固定牢固，運輸過程中沖擊加速度≤3g（按GB/T 2423.5試驗）。
• 附件：
  • 油位計：指針式或磁翻板式，帶油溫指示功能。
  • 氣體繼電器：帶動作信號接點，符合GB/T 6451要求。
  • 壓力釋放閥：開啟壓力55kPa±5kPa，關閉壓力≥45kPa。
  • 溫度控制器：PT100鉑電阻傳感器，帶超溫報警和跳閘功能。

三、試驗與檢驗

3.1 型式試驗

• 雷電沖擊試驗、溫升試驗、聲級測定、短路承受能力試驗（按GB 1094.5）。
• 乙方需提供國家認可的第三方檢測機構出具的型式試驗報告。

3.2 出廠試驗

• 繞組電阻測量、電壓比測量、絕緣電阻測量、外施耐壓試驗、感應耐壓試驗、空載損耗及空載電流測量、負載損耗及阻抗電壓測量、絕緣油試驗（擊穿電壓≥35kV，含水量≤20ppm）。

3.3 現場驗收

• 甲方在到貨后7日內組織驗收，內容包括外觀檢查、附件清點、絕緣電阻測試、直流電阻測試等。
• 變壓器投運后72小時內，乙方需配合完成負載損耗、溫升等性能復核。

四、質量保證與售后服務

• 質保期：自投運之日起36個月，或到貨后42個月（以先到為準）。
• 售后服務：
  • 質保期內因產品質量問題導致的故障，乙方免費維修或更換。
  • 乙方在接到甲方通知后24小時內響應，48小時內到達現場（國內）。
  • 提供終身有償維護服務，備品備件供應期≥10年。

五、包裝、運輸與存儲

• 包裝：符合GB/T 13384標準，防潮、防銹、防震，油箱內充氮氣保護。
• 運輸：采用公路或鐵路運輸，運輸過程中傾斜角≤15°。
• 存儲：長期存放時，油箱內壓力保持正壓（0.01~0.03MPa），每6個月檢查油位及絕緣電阻。

六、違約責任

• 乙方未按協議約定交貨，每延遲一日按合同總價的0.1%支付違約金。
• 變壓器性能不滿足協議要求，乙方需免費整改直至合格，并賠償甲方因此產生的損失。

七、其他

• 本協議未盡事宜，按國家相關標準及行業慣例執行。
• 本協議一式四份，雙方各執兩份，自雙方簽字蓋章后生效。

甲方（蓋章）：　　　　　　　　　　　乙方（蓋章）：
授權代表（簽字）：　　　　　　　　授權代表（簽字）：
日期：　　　　　　　　　　　　　　　日期：

附件清單

1. 變壓器外形圖及安裝尺寸圖
2. 絕緣油試驗報告
3. 第三方型式試驗報告
4. 操作維護手冊（含備品備件清單）

注：本協議為通用模板，具體條款需根據項目需求調整，建議由雙方技術部門共同審核確認。
