干式變壓器的線路是比較多的，而且接線的話也是要注意很多的問題的，尤其是干式變壓器的超溫接線是比較難的一個接線的方式。干式變壓器的超溫接線是如何進行接線的呢?我們還是和變壓器廠家的小編進行詳細去了解一下干式變壓器超溫接線的主要的接線方式吧：

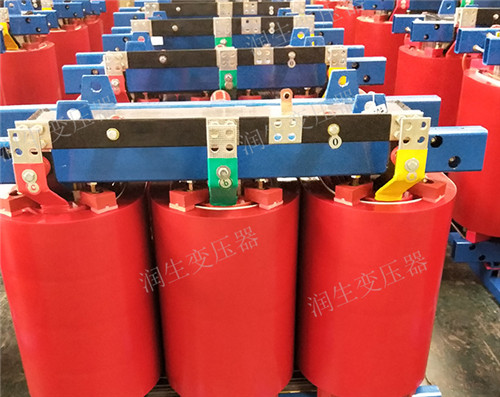

　　干式變壓器超溫接線的接線方式：

　　1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。

　　3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A 相、B 相、C 相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼(如變壓器有機箱應與箱體地線標志對應相連接)。檢查輸入輸出線，確認正確無誤。

　　4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器內部是否有異響、打火、異味等非正?，F(xiàn)象，若有異常,請立即斷開輸入電源。

　　5、當空載測試完成且正常后，方可接入負載。 過載能力 干式變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。如何利用其過載能力呢?這里有兩點供參考：

　　選型干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。

　　(1)風機自動控制：通過預埋在低壓繞組熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻;當繞組溫度低至90℃時，系統自動停止風機。

　　(2)超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號;若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。

　　(3)溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度(三相巡檢及大值顯示，并可記錄歷史高溫度)，可將高溫度以4～20mA模擬量輸出，若需傳輸至遠方(距離可達1200m)計算機，可加配計算機接口，1只變送器，多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性。

　　以上是常見的干式變壓器的超溫接線的主要的方式和方法供大家進行參考，對干式變壓器的接線的過程中您還有什么其他的疑問和意見的話請登錄我們的變壓器廠家的網站進行詳細去了解吧!
